model
CSC18-1000 řada | Řada CSC30-2500

nemovitost

Velikost:
Válcový M18 mm | Válcový M30 mm
Rozsah detekce:
60-1000 mm
Rozsah detekce:
150-2500 mm
Materiál:
Měděné pouzdro poniklované
Typ připojení:
5pinový konektor M12
Teplota okolí:
-25°C~+70°C (248~343K)

Hodnocení

Popis produktu

Analogový výstup řady CSC/digitální výstup I/U/IU/RS485
Modelka
CSC18-1000-J55-I-V15
CSC30-2500-J60-I-V15
CSC18-1000-J55-U-V15
CSC30-2500-J60-U-V15
CSC18-1000-J55-R4-V15
CSC30-2500-J60-R4-V15
Detekční rozsah
60-1000 mm
150-2500 mm
Slepá zóna
0-60 mm
0-150 mm
Rozlišení
0,2 mm
0,2-0,5 mm
Opakovatelnost
±0,15 % z plné hodnoty
Absolutní přesnost
±1 % (vestavěná kompenzace teplotního driftu)
Doba odezvy
120 ms
160 ms
Typ vstupu
S funkcí synchronizace a učení
Typ výstupu: I
1 analogový proudový výstup 4-20 mA, náběh/pokles
Typ výstupu: U
1 analogový napěťový výstup 0-10 V, vzestup/pokles
Typ výstupu: R4
1 digitální výstup RS485 modbus-rtu
Hmotnost
45 g
145 g
Elektrická data
Časovač zapnutí
< 500 ms
Provozní napětí
10-30 V DC, ochrana proti přepólování
LED červené světlo
Žádný cíl není vždy jasný a při studiu žádný cíl nebliká
LED zelené světlo
Bylo zjištěno, že cíl je vždy jasný a cíl při studiu bliká
Ochrana proti přetížení
200 mA, červené světlo a zelené světlo blikají současně
Impedance zátěže
I/0-300 Ohm, U/> 1k Ohm
Proud naprázdno
≤ 30 mA
Struktura
Válcový
Materiál
Měděné pouzdro poniklované, přírubová sonda z materiálu PVDF
Typ připojení
5pinový konektor M12
Třída ochrany
IP 67
Parametry prostředí
Teplota okolí
-25°C~+70°C (248~343K)
Skladovací teplota
-40°C~+85°C (233~358K)

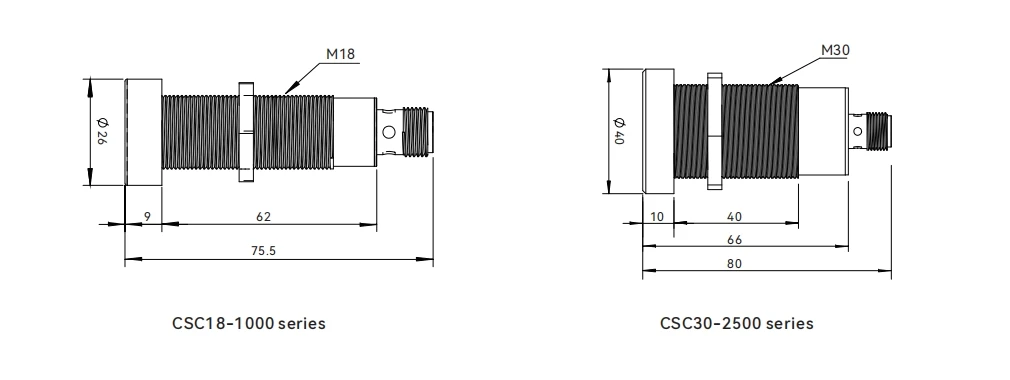

Rozměry (jednotka: mm)

Rozměry ultrazvukových snímačů řady CSC
Elektrické připojení
Schéma elektrického zapojení ultrazvukových snímačů řady CSC
Datový list
Technický list řady CSC
Návod k obsluze
Návod k obsluze řady CSC
